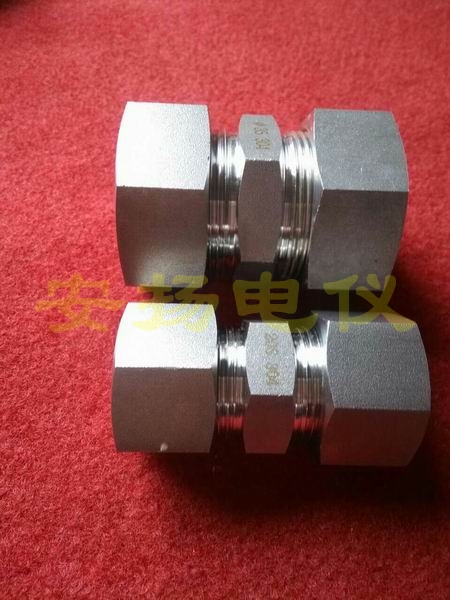

双卡套中间接头

双卡套中间接头：
特点：卡套接头具有连接牢靠,耐压能力高,密封性和反复性好,安装检修方便,工作安全可靠等特点
工作原理：是将钢管插入卡套内,利用卡套锁紧,抵触卡套,切入管子而密封。
好处：它与钢管连接时不需焊接,有利于防火,防爆和高空作业,并能消除焊接不慎带来的弊端。
制造材料：碳钢,201,304﹑321,316﹑316L
中间接头规格：6mm~~22mm
螺纹规格：1/8"-2"
公称压力：2.5MPa﹑16Mpa
适用温度：≤150℃
配管：Ф6～Ф42的普通级精度无缝钢管
螺纹类型：ZG﹑R﹑G﹑PT﹑NPT等
广泛用途：炼油,化工,石油,天然气,食品,制药,仪器仪表等
双卡套中间接头安装方法：
1,把螺姆和卡套套在无缝钢管上。注意螺母和卡套的方向,不要装反了。
2,在预装配接头体螺纹和卡套上涂上润滑油,把管子插入接头体, （管子一定要插到底）用手旋紧螺母。
3,拧紧螺母直至卡套卡住管子,这个转折点可以通过拧紧力矩的增加感觉到(压力点)。
4,达到压力点后,再将压紧螺母拧紧1/2圈。
5,将预装配接头体拆下,检查卡套刃边的嵌入情况,可见的突起带必须填满卡套端面的空间。卡套可以稍旋转,但不能轴向推移。
6,最终安装卡套直通中间管接头,将实际安装中的接头体的螺纹涂上润滑油,压紧螺母与之配合拧至可感觉到的拧紧力增加为止.接着再拧紧1/2圈安装完毕。


卡套接头安装须知：卡套接头在安装时需将与卡套接头连接的接管接口处内外都处理干净,接管口处一定要打磨平整,表面不能有毛刺和凹凸面。而且接管与卡套接头嵌入部位不应有弯曲现象,不然会导致卡套接头与钢管的连接处有泄漏的现象。连接的卡套接头两端的钢管最好采用统一材质的管子,可有效防止泄漏。
